Overview

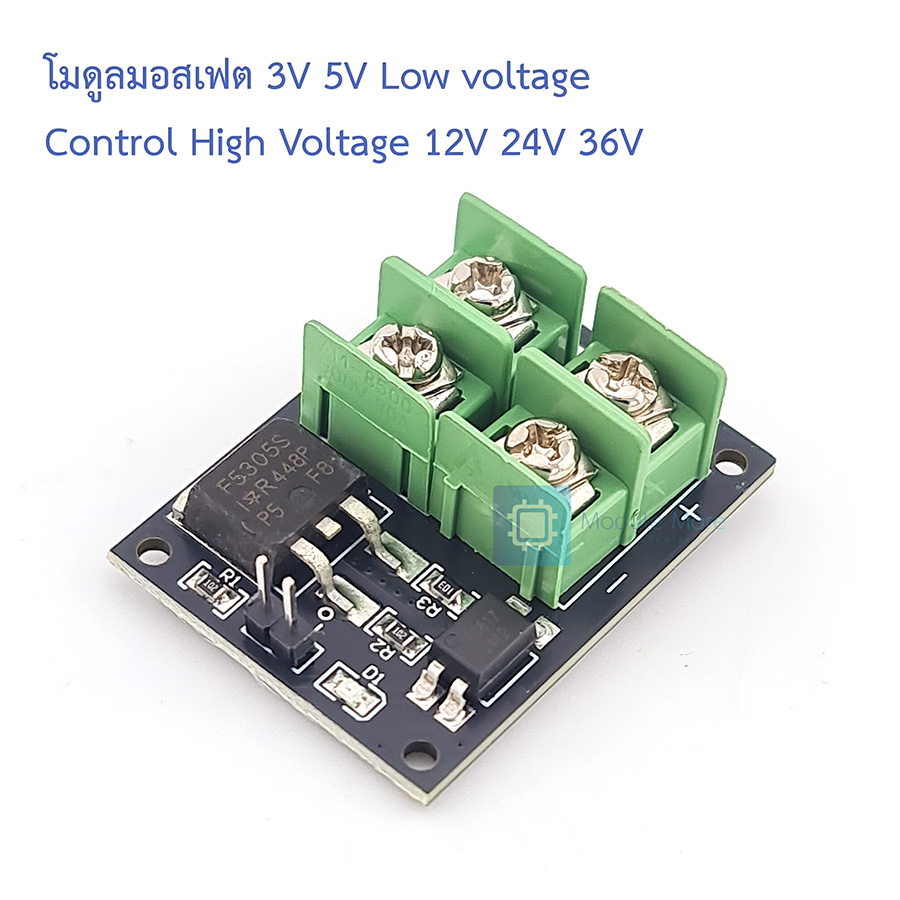

The Low Voltage MOSFET Switch Module is designed to safely control high-voltage DC loads using a low-voltage control signal from microcontrollers like Arduino, ESP32, or STM32. It supports an input control voltage of 3.3V–12V and can switch DC output up to 36V with a maximum load current of 22A. With built-in optical isolation, it ensures safety and protection for sensitive control circuits.

Introduction

โมดูลสวิตช์ MOSFET ควบคุมแรงดันต่ำ เพื่อสั่งเปิด-ปิดโหลดแรงดันสูงได้อย่างปลอดภัย รองรับสัญญาณควบคุมจาก 3.3V–12V ใช้กับ Arduino, ESP32, ESP8266 หรือไมโครคอนโทรลเลอร์ทั่วไปได้ ขาออกสามารถควบคุมโหลดได้สูงสุด 36V DC กระแสสูงสุด 22A พร้อมวงจรแยกสัญญาณด้วย Opto-Isolation ป้องกันไฟย้อนกลับเข้าสู่บอร์ดควบคุม เหมาะสำหรับควบคุมมอเตอร์, หลอดไฟ, พัดลม, หรืออุปกรณ์ในระบบ IoT ที่ต้องการแรงดันสูง

Features

• รองรับสัญญาณควบคุมจาก 3.3V ถึง 12V เหมาะกับ Arduino / ESP32 / STM32
• ควบคุมแรงดันขาออกได้สูงสุด 36V DC
• กระแสสูงสุด 22A (ต้องใช้ฮีตซิงก์เมื่อโหลดเกิน 5A)
• มีการแยกวงจรด้วย Optocoupler ปลอดภัยต่อบอร์ดควบคุม
• LED แสดงสถานะการทำงานของขา Output
• ขั้วต่อแบบ Screw Terminal รองรับกระแสสูง
• ขนาดเล็ก ติดตั้งง่าย บน Breadboard หรือแผงควบคุม

Specification

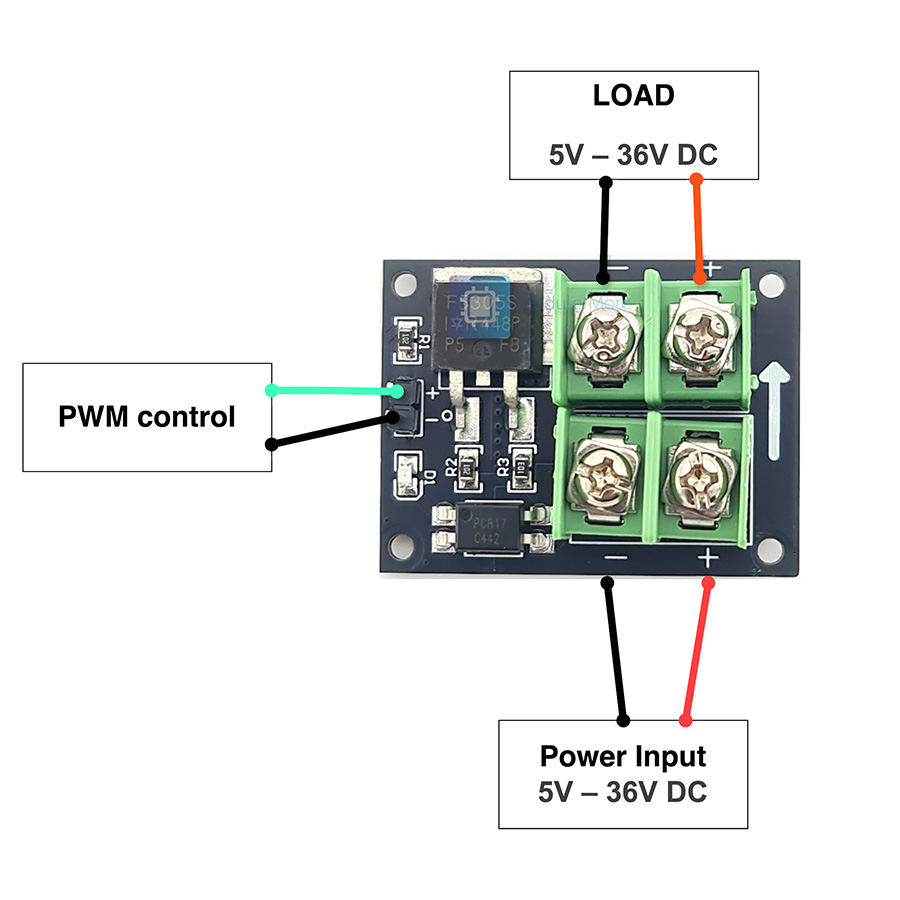

• Input Control Voltage: 3.3V – 12V
• Output Voltage: 5V – 36V DC
• Max Load Current: 22A (Heat sink required >5A)
• Isolation: Optocoupler (Optical Isolation)
• Control Current: 1 – 5 mA
• Indicator LED: Yes (Output status)
• Terminal Pitch: 2.54 mm (Header)
• Module Size: 42 mm × 26 mm
• Operating Temperature: -40°C to +85°C

Caution

อย่าใช้แรงดันควบคุมเกิน 12V และแรงดันขาออกเกิน 36V หากใช้งานกับโหลดเกิน 5A ควรติดตั้งฮีตซิงค์เสริมเพื่อป้องกันความร้อนสูง ห้ามต่อวงจรกลับขั้ว (Reverse Polarity) เพราะอาจทำให้ MOSFET เสียหาย

Datasheet

Low Voltage Control High Voltage MOSFET Switch Datasheet

Manual

Not valid
