GY-63 MS5611 โมดูลเซนเซอร์วัดความดันและอุณหภูมิความแม่นยำสูง พร้อมอินเทอร์เฟซ I2C และ SPI

GY-63 MS5611 โมดูลเซนเซอร์วัดความดันและอุณหภูมิความแม่นยำสูง พร้อมอินเทอร์เฟซ I2C และ SPI

ในชุดประกอบด้วย:

• โมดูลเซนเซอร์วัดความดันและอุณหภูมิ GY-63 (MS5611)

• ขา Header ตรง 7 พิน

คุณสมบัติเด่น:

• ช่วงอุณหภูมิที่วัดได้: -40 ถึง 85°C

• ช่วงความดันที่วัดได้: 10 ถึง 1200 mbar

• ความละเอียดการวัดความสูง: 10 ซม.

• เวลาประมวลผลรวดเร็ว: สั้นสุดเพียง 1ms

• รองรับทั้ง I2C และ SPI

• ใช้แรงดันไฟเลี้ยง 5V

ข้อมูลเพิ่มเติม:

MS5611 เป็นเซนเซอร์ความแม่นยำสูงจาก MEAS Switzerland ที่สามารถใช้ในหลากหลายงาน เช่น เครื่องวัดความสูงพกพา เกมคอนโทรลเลอร์ และการนำทางในอาคาร

ตัวเซนเซอร์ผ่านการคาลิเบรตมาจากโรงงาน พร้อมข้อมูลคาลิเบรตในตัว สามารถวัดค่าแบบเฉลี่ยได้ถึง 4096 ครั้งภายใน 8ms เพื่อลดสัญญาณรบกวน พร้อมระบบชดเชยอุณหภูมิในตัว

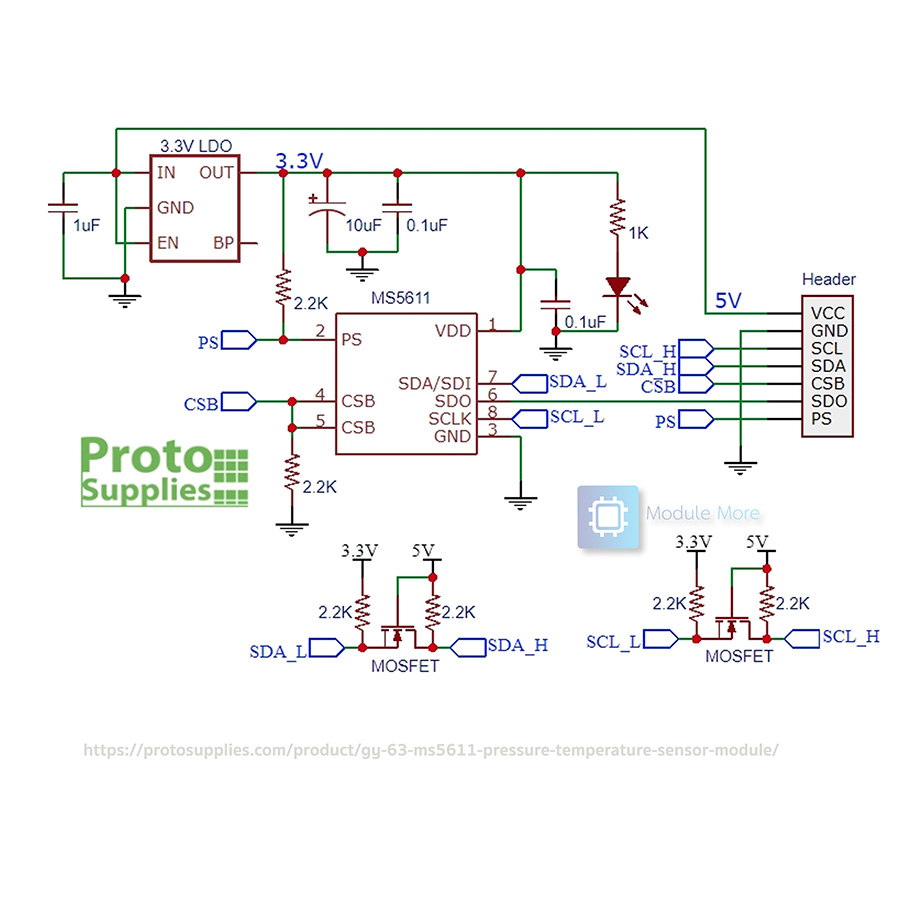

แม้จะทำงานภายในที่แรงดัน 3.3V แต่บอร์ด GY-63 มีเรกูเลเตอร์ภายใน และวงจรแปลงระดับสัญญาณ ทำให้สามารถใช้กับระบบ 5V ได้โดยตรง

การวัดอุณหภูมิ:

• ช่วงการวัด: -40 ถึง 85°C

• ความแม่นยำ: ±0.8°C

• ความละเอียด: 0.01°C

การวัดความดัน:

• ช่วงการวัด: 10 ถึง 1200 mbar

• ความแม่นยำ: ±1.5 mbar (ช่วง 450–1100 mbar), ±2.5 mbar (นอกช่วง)

• ความละเอียด: 0.012 mbar

การคำนวณความสูง (Altitude):
MS5611 ไม่สามารถวัดความสูงโดยตรง แต่สามารถคำนวณจากค่าความดันได้ โดยสามารถตรวจจับการเปลี่ยนแปลงระดับความสูงได้ละเอียดถึง 10 ซม.

การใช้งานผ่าน I2C:

• PS (Protocol Select) = HIGH (ค่า Default) เพื่อเลือก I2C

• Address I2C: 0x77 (Default), หรือ 0x76 (เมื่อ CSB ต่อกับ VCC)

• รองรับการใช้งาน 2 ตัวบนบัสเดียวกัน

การใช้งานผ่าน SPI:

• ต่อ PS เข้ากับ GND เพื่อใช้งานโหมด SPI

• การเชื่อมต่อ: SCL = SCK, SDA = SDI, SDO = SDO

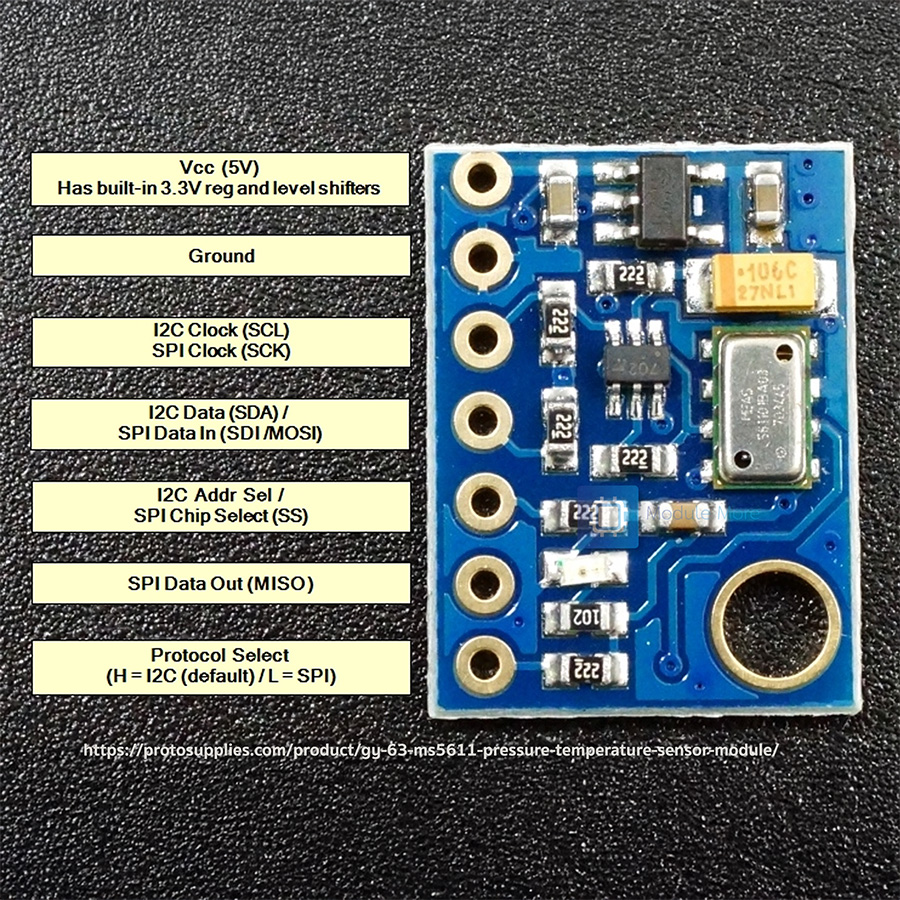

ขาเชื่อมต่อ (7 พิน):

• VCC = 5V

• GND = Ground

• SCL = Clock (I2C/SPI)

• SDA = Data (I2C/SDI)

• CSB = เลือก Address (I2C) / Chip Select (SPI)

• SDO = ข้อมูลออก (SPI)

• PS = เลือกโหมด I2C หรือ SPI
