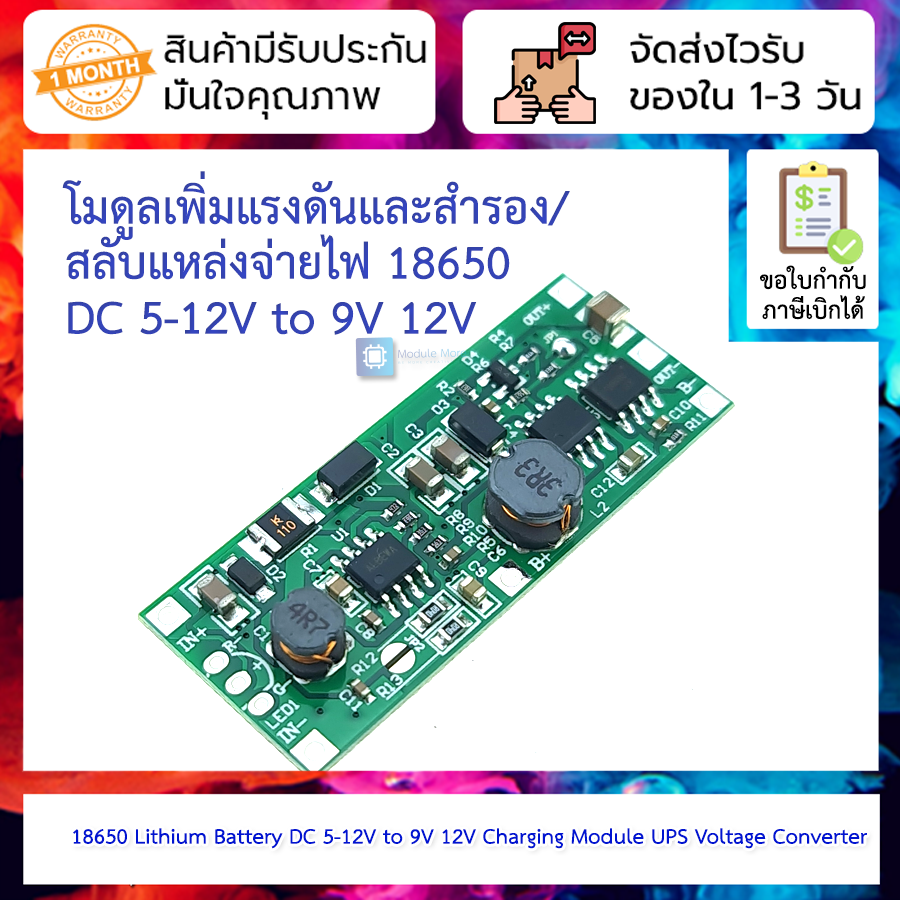

โมดูลเพิ่มแรงดันและสำรอง/สลับแหล่งจ่ายไฟ 18650 Lithium Battery DC 5-12V to 9V 12V

โมดูลเพิ่มแรงดันและสำรอง/สลับแหล่งจ่ายไฟ 18650 Lithium Battery DC 5-12V to 9V 12V Charging Module UPS Voltage Converter


วิธีใช้งาน

เลือกแรงดันขาออกที่ต้องการนำไปใช้ เบื้องต้นร้านเซ็ตให้แล้วตามแบบสินค้าที่ลูกค้าซื้อไป

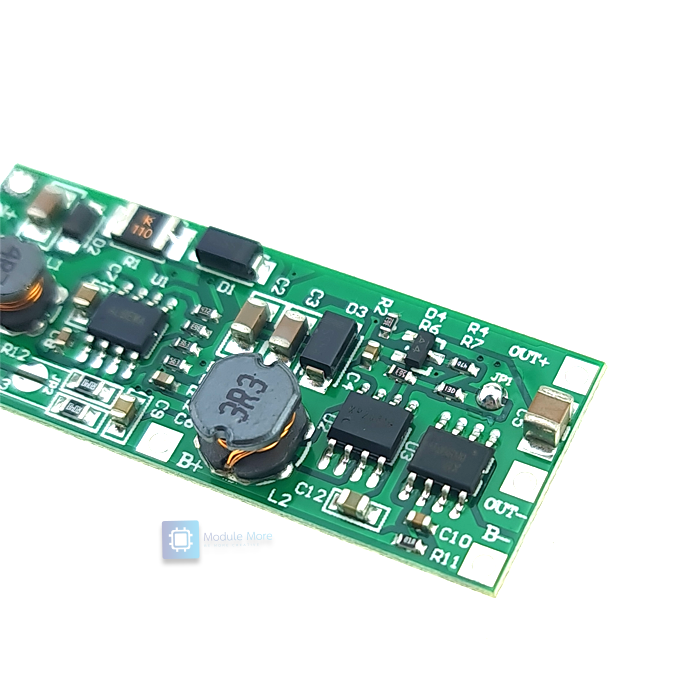

แต่สามารถเปลี่ยนภายหลังได้โดย  ถ้าจั้ม JP1 แรงดันจะออก 12v / ไม่จั้ม = 9v
เลือกกระแสขาออกที่ต้องการที่ JP2 โดยถ้าจ้ัม = ชาร์จ 1A ไม่จั้ม = ชาร์จ 0.5A

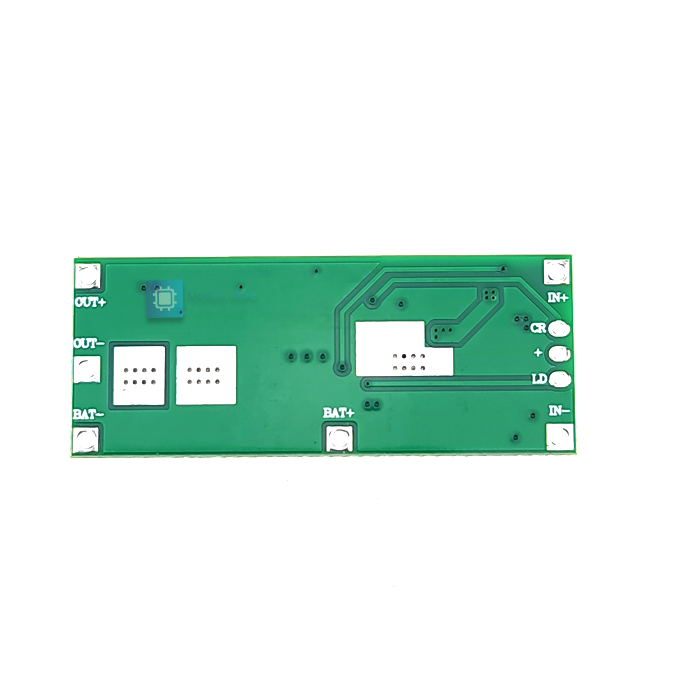

ต่อแบต Li-ion / LiPo 3.7-4.2V เข้าที่ขั้ว B+ B-
ถ้าไม่มีไฟเลี้ยงเข้าทาง IN+ IN- (5-12V)
ไฟจะออกจากแบตเข้าสู่วงจร Boost ออกเป็นแรงดัน 9v/12v ตามที่ตั้ง ที่ขั้ว OUT+ OUT-

ถ้ามีไฟเลี้ยงทาง IN+ IN- (5-12V)
ไฟเลี้ยงจะถูกแบ่งไปชาร์จแบตส่วนนึง และจ่ายออกทางช่อง OUT+ OUT-


Description:

It is a UPS uninterruptible power supply control board.

Features:

• Support charging and discharging at the same time Large current
• Small size
• High efficiency
• Support short circuit protection

Parameters:

• Product Name:UPS Voltage Converter Module
• Working Voltage:DC 5.0V-12.0V
• Output Voltage:DC 9/12.0V
• Output Power:9W/12W
• Support Battery(No include !):3.7V Lithium or polymer battery 15Ah(Max)
• Working Temperature range:-40℃~85℃
• Working Humidity range:0%-95%RH

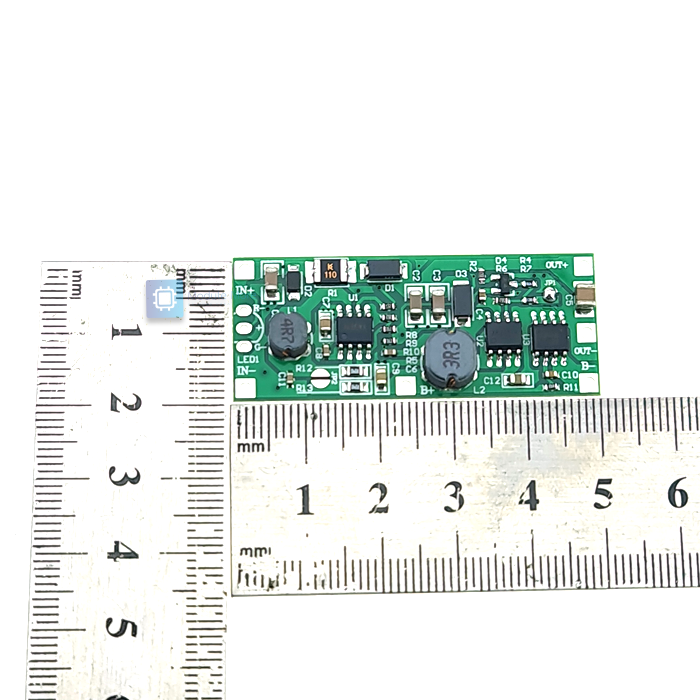

• Size:50*20*6.3mm

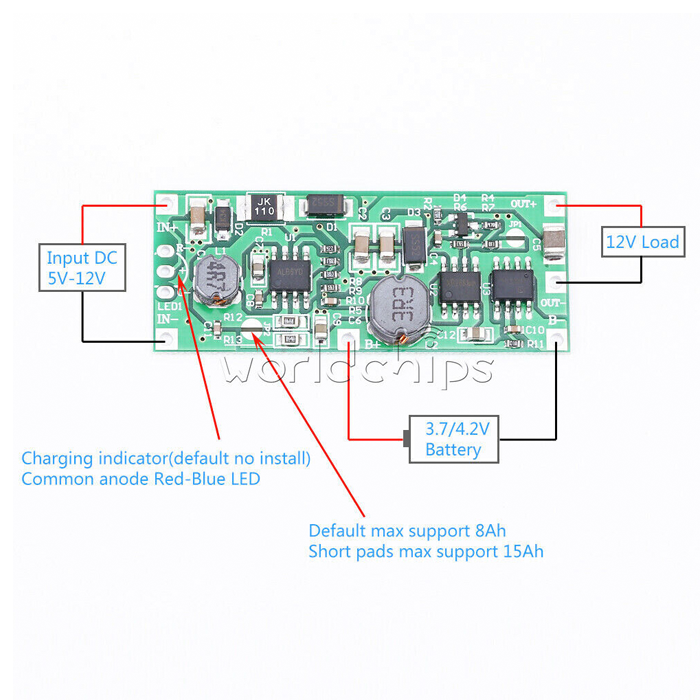

Connect right input voltage at input terminal.
Check output voltage by voltmeter and ammeter.
Connect battery at B+ and B-.

Application:

• Ordinary power supply;
• Battery charger;
• Mobile power;
• Power conversion;
• Infrared alarm;
• Network equipment such as switches;
• Router;
• Battery car modification
