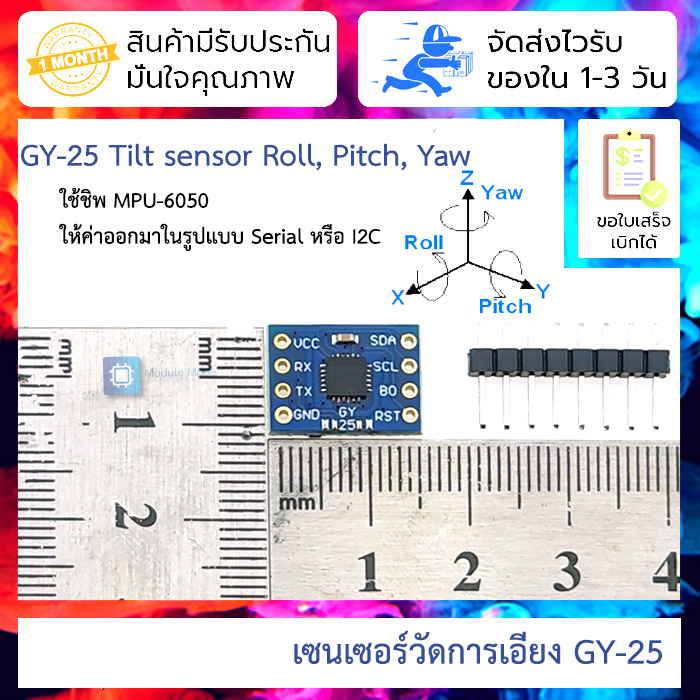

เซนเซอร์วัดการเอียง GY-25 Tilt sensor module (MPU-6050)

เซนเซอร์วัดการเอียง ใช้ชิพ MPU-6050 พร้อมประมวลผลแสดงค่า Row pitch yaw ให้ค่าแบบ Serial หรือ I2C พร้อมใช้งานทันที

รายละเอียดสินค้า

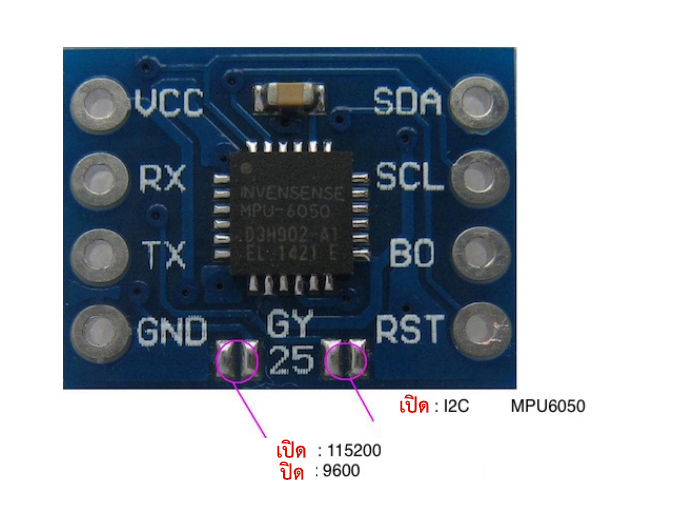

โมดูลที่ต่อยอดมาจาก MPU6050 โดยภายในมีชิพประมวลผลค่าความเร่งและความเร็วเชิงมุมจาก mpu6050 เป็นมุม Roll Pitch Yaw โดยตรง โดยการสื่อสารจะเป็นการสื่อสารแบบ Serial มีสอง baudrate คือ 9600, 115200 bps ซึ่งโดย default คือ 115200 สามารถเปลี่ยนเป็น 9600 ได้โดยการจั้มตัวจั้มทางซ้ายดังรูป (กรณีใช้กับ Uno/Nano แนะนำให้ใช้ 9600 กับ SoftwareSerial กรณีใช้ Mega หรือ esp ใช้เป็น 115200 ได้)


โดยค่าจะออกมาเป็น Roll Pitch Yaw มุม -180 ถึง 180 องศา

ตัวอย่างโค้ด GY-25 ต่อกับ Nano v3.0 (Link)

ดู Datasheet เพิ่มเติม




Description:

    GY-25 MPU6050 3-Axis Gyroscope Sensor Module [3V-5V] is a high-resolution tilt angle (YAW, ROLL, and PITCH) sensor module which is based on MPU6050 MotionTracking chip and an MCU chip. The MPU-60X0 series chips are small motion-tracking chips, that integrates a tri-axis gyroscope, tri-axis accelerometer, a Digital Motion Processor™ (DMP) and two sets of three 16bits-ADC for converting the tri-axis gyroscope and tri-axis accelerometer analog output to digital signals. Also, it can receive three external sensor signals from a compass via its dedicated I2C sensor bus, to achieve 9DOF data. (a complete 9-axis MotionFusion™ output). These chip series is so designed that can interface with several non-inertial digital detectors such as pressure sensor trough the auxiliary I2C port. The motion tracking chip can develop phones and tablets into powerful 3D smart devices to utilize in health monitoring, sport, fitness monitoring, and similar location-based services applications.

    The GY25 module has an internal MCU that compile and process output data of the MPU6050 sensor chip to achieve angle tilt quantity. This module can communicate with microcontrollers and Arduino board trough the UART interface, Also it has solder jumper to select I2C interface for recovering the raw data. A solder jumper is provided on the board to select the communication baud among 9600-115200. This module can be supplied with 3.3V or 5.0V DC and also supports 5.0V externals, that enable it to be directly used in the 3.3V and 5.0V applications with the standard USB, 3.3V TTL,  and 5.0V UART adapters.
