Overview

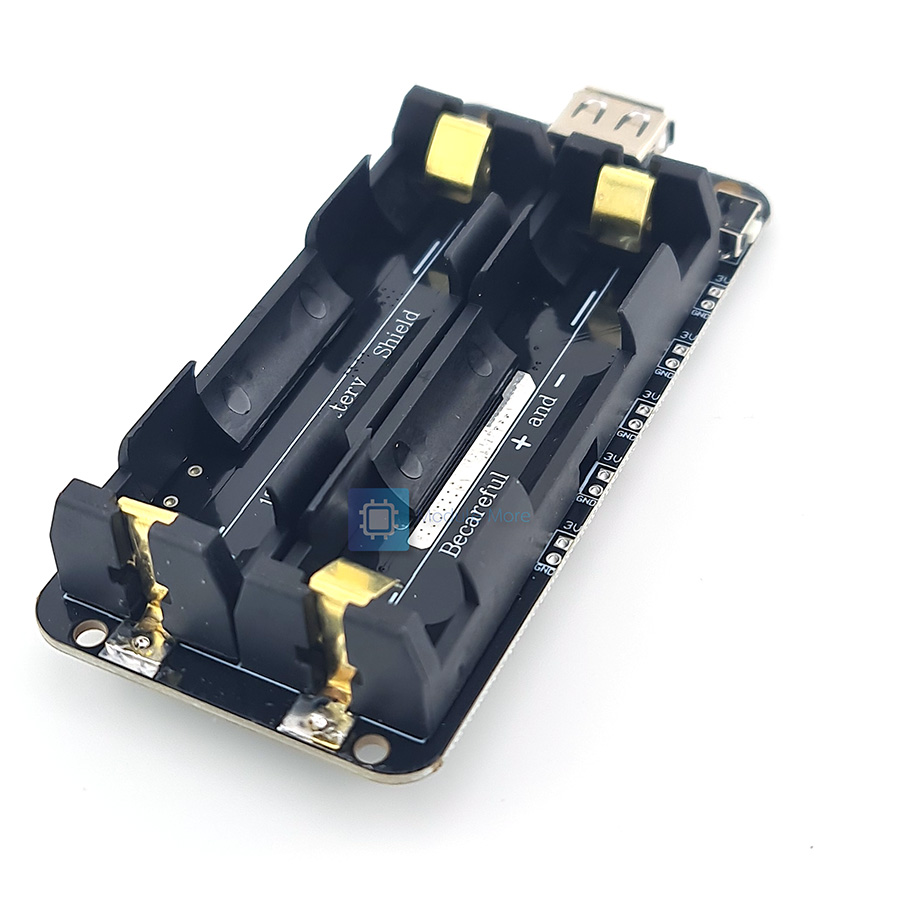

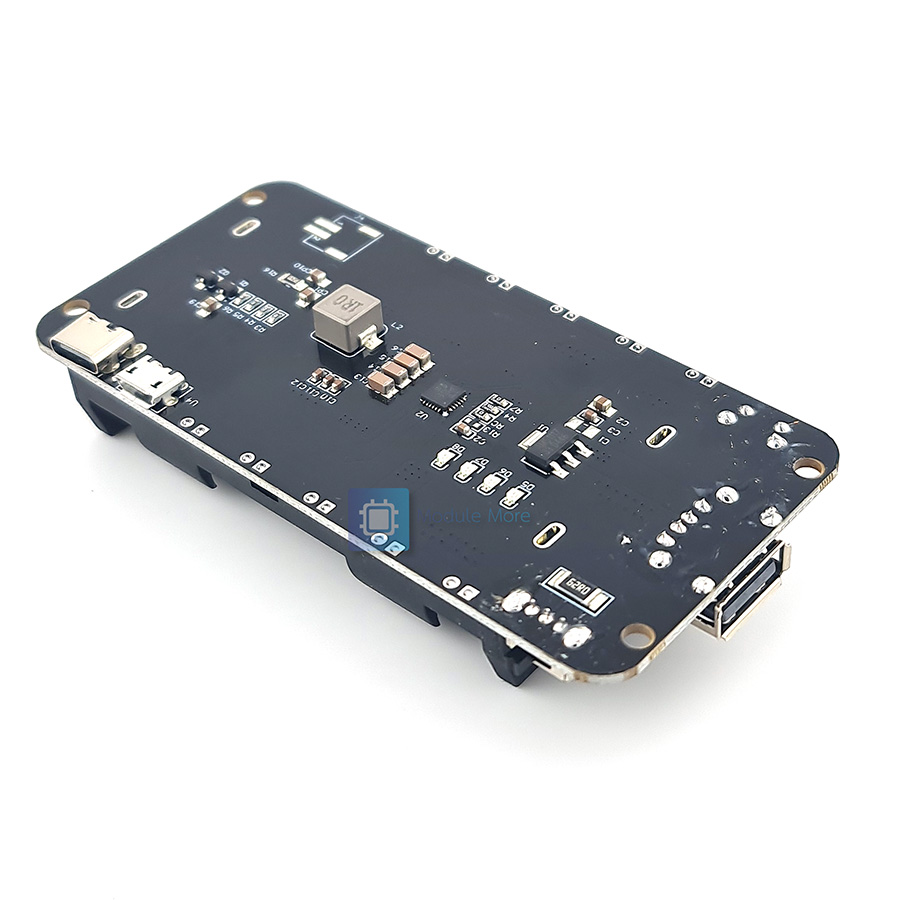

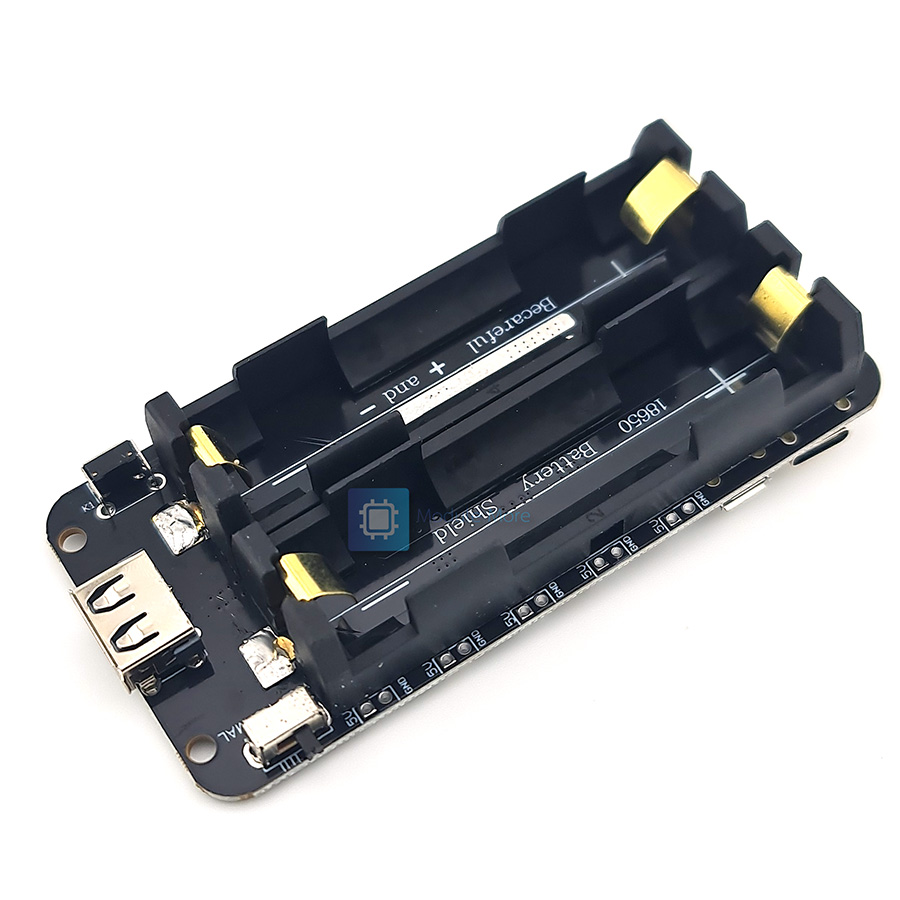

The 18650 Battery Shield V3 (2-slot version) is a power management board designed for portable projects requiring regulated 3V and 5V outputs. It integrates charging protection, automatic boost conversion, USB output, and LED indicators, making it suitable for Raspberry Pi Zero, ESP32, ESP8266, and Arduino-based IoT devices. The module supports up to 2A USB output and includes overcharge and over-discharge protection circuitry.

Introduction

บอร์ด 18650 Battery Shield V3 รุ่น 2 ช่อง คือ Power Board สำหรับงานพกพา ใช้กับแบตเตอรี่ 18650 แบบหัวเรียบ (Flat Top) รองรับการชาร์จผ่าน Micro USB และมี USB-A Output 5V 2A พร้อมวงจรป้องกันแบตครบชุด เช่น Overcharge / Over-discharge เหมาะกับงาน IoT, Arduino, ESP32, ESP8266, Raspberry Pi Zero และโปรเจ็กต์ที่ต้องการแหล่งจ่าย 3V / 5V แบบเสถียร

Features

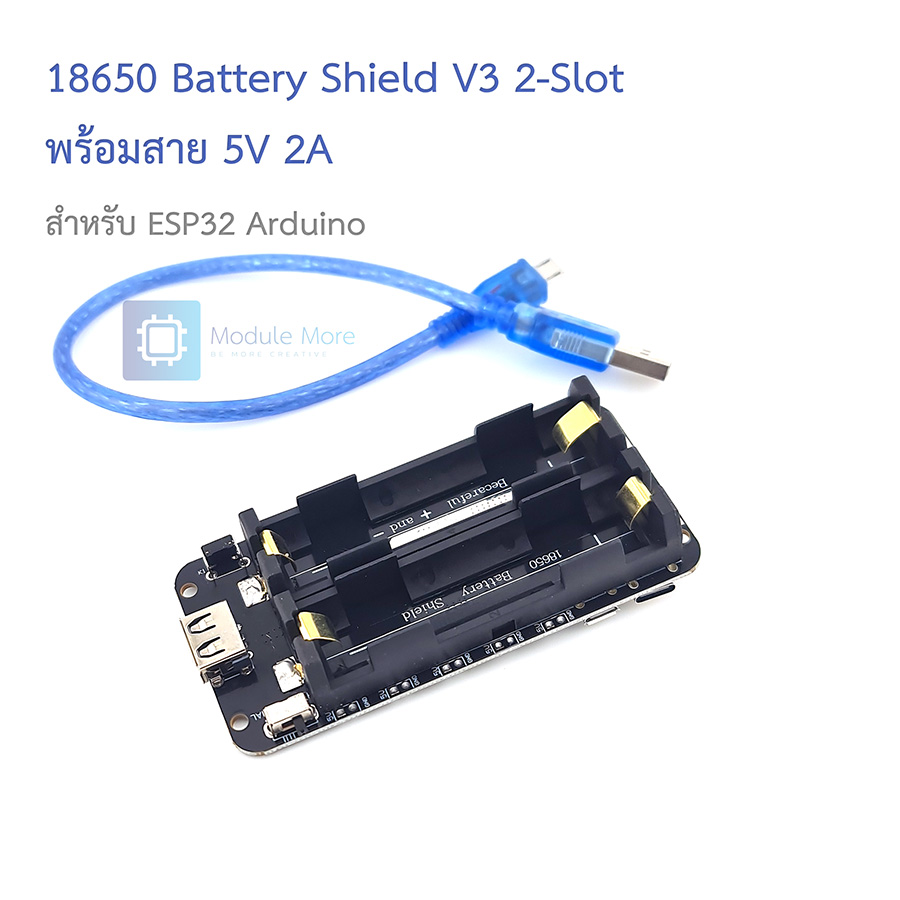

• รองรับแบต 18650 จำนวน 2 ก้อนแบบ parallel พร้อมสาย
• มี Battery Protection – Overcharge / Over-discharge / Short Circuit
• USB-A Output 5V สูงสุด 2A, Micro USB สำหรับชาร์จเข้า
• มีสวิตช์เปิด–ปิด USB Output (Normal / Hold Mode)

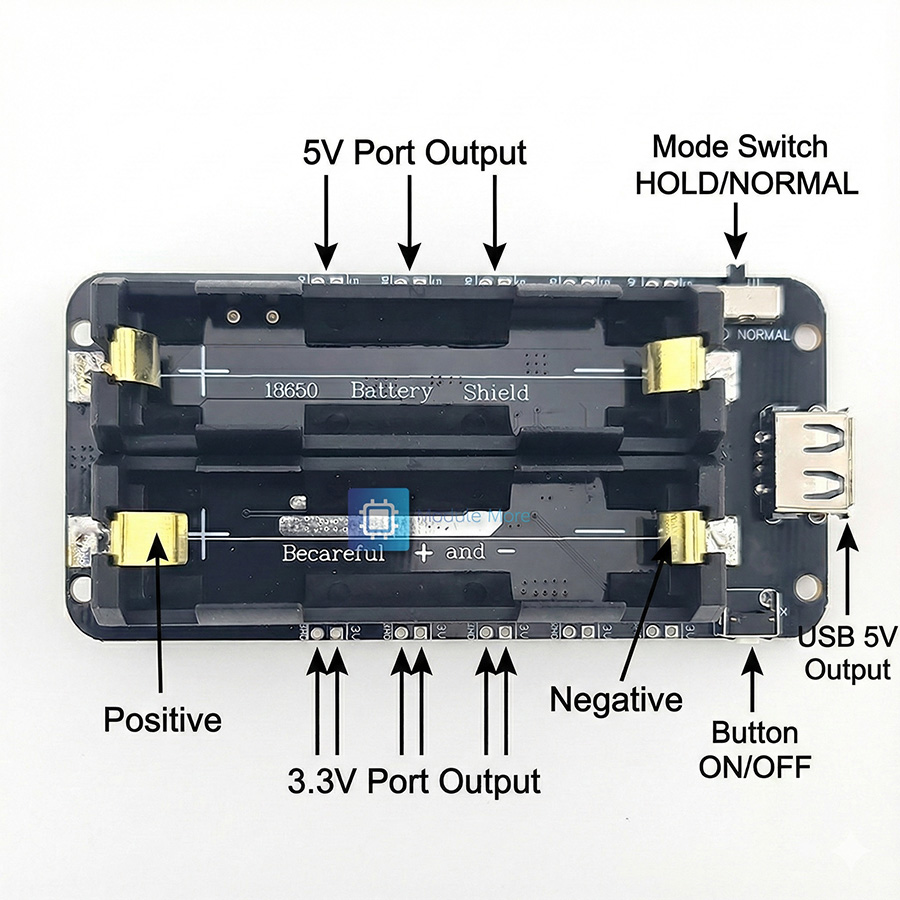

• 3V Output x3 จุด และ 5V Output x3 จุด บนบอร์ดพร้อมใช้งานกับ MCU
• กระแสชาร์จ 0.5A ผ่าน Micro USB

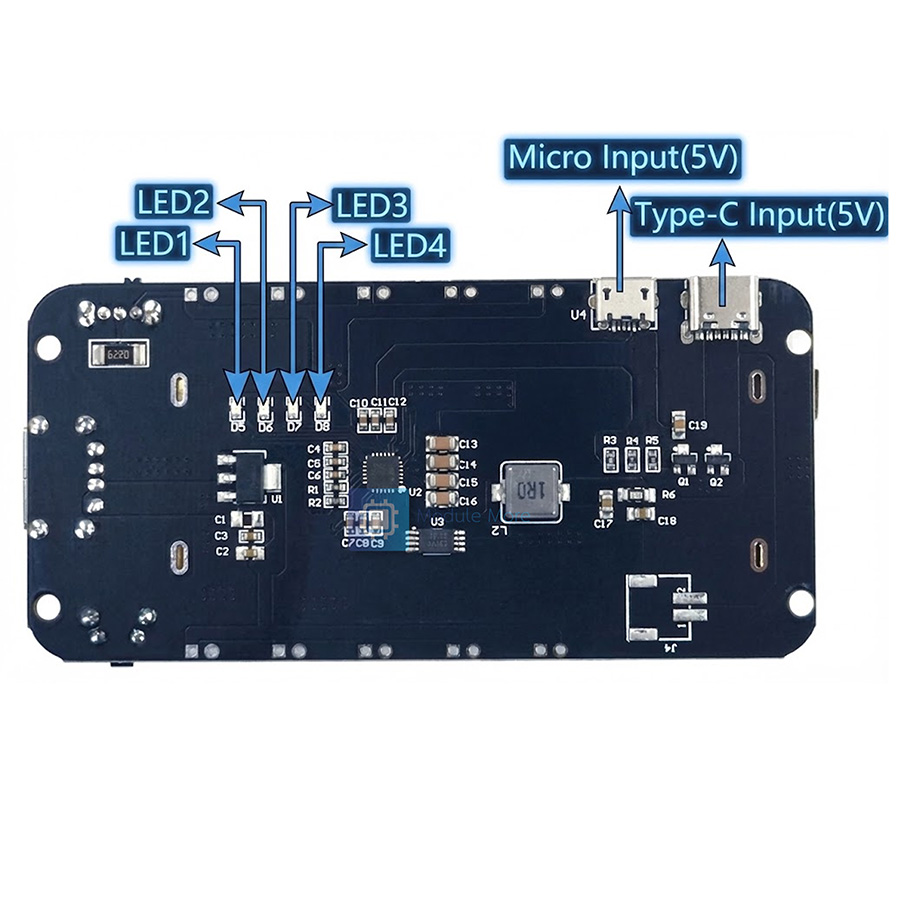

• LED แสดงสถานะ: สีแดง = ชาร์จอยู่ / สีเขียว = แบตเต็ม
• เหมาะสำหรับ Raspberry Pi Zero, ESP32, ESP8266, Arduino และ IoT projects

Specification

• Input Voltage: 5–8V (ผ่าน Micro USB หรือ VIN)
• Charge Current: 0.5A
• USB Output: 5V 2A
• 3V Output: สูงสุด ~1A (ขึ้นกับสภาพแบต)
• Battery Type: 18650 Flat Top only
• Board Size: 100.33mm × 48.3mm
• Weight: ≈ 44g (with wire)
• Protection Circuit: Overcharge / Over-discharge / Short Circuit

Caution

– ห้ามใส่แบตผิดขั้ว (“+” และ “–” ดูจากสกรีนบน PCB)
– หากใส่ผิดขั้ว ชิปชาร์จจะเสียทันที
– ต้องใช้แบต 18650 แบบหัวเรียบ (Flat Top) เท่านั้น
– หลังใส่แบตใหม่ อาจไม่มีไฟ 5V ต้องชาร์จเพื่อกระตุ้นก่อน
– ไม่เหมาะสำหรับ Raspberry Pi 3/4 ที่ต้องใช้กระแสสูงมาก
– Hold Mode ช่วยกันการ auto power-off เมื่อโหลดกินกระแสน้อย เช่น ESP32 Sleep Mode

Datasheet

18650 Battery Shield V3 Datasheet
