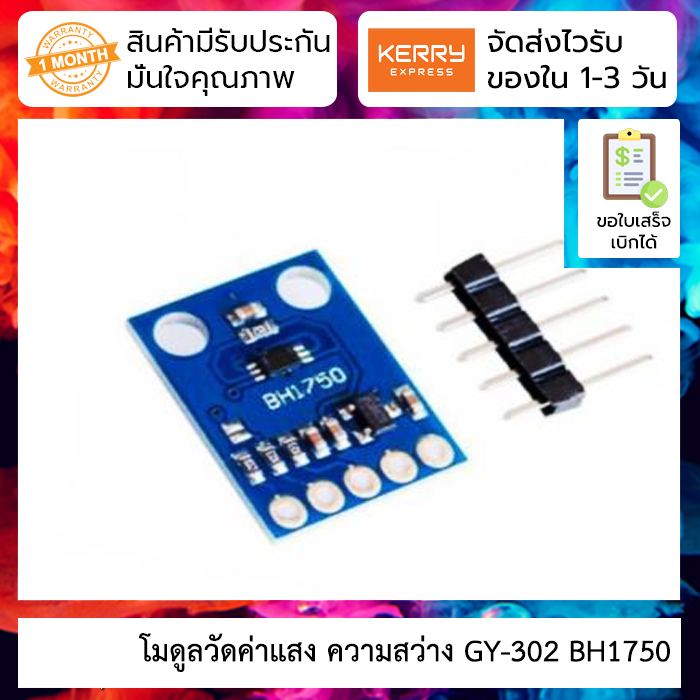

โมดูลวัดค่าแสง ความสว่าง GY-302 BH1750 Light Intensity Illumination Module

โมดูล เซนเซอร์วัดค่าแสงในห้อง มักใช้ทั่วไปในโทรศัพท์มือถือเพื่อจัดการแสงหน้าจอให้เหมาะสมกับสภาพแสงแวดล้อม โมดูลนี้สามารถอ่านค่า LUX ได้อย่างแม่นยำถึง 65535 lx

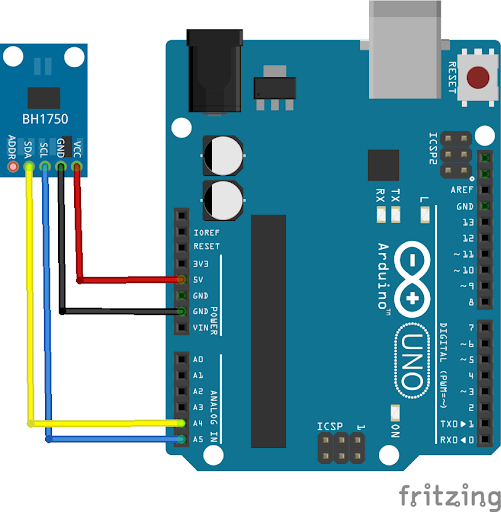

วิธีต่อ BH1750 กับ Arduino uno

Arduino UNO - BH1750
5V               - VCC
GND             - GND
SCL              - A5
SDA             - A4



ตัวอย่าง Code BH1750 กับ Arduino UNO แบบ ไม่ใช้ Library

#include <Wire.h>
#include <math.h>
int BH1750address = 0x23; //i2c address

byte buff[2];
void setup()
{
 Wire.begin();
 Serial.begin(57600);
}

void loop()
{
 int i;
 uint16_t val = 0;
 BH1750_Init(BH1750address);
 delay(200);

 if (2 == BH1750_Read(BH1750address))
 {
   val = ((buff[0] << 8) | buff[1]) / 1.2;
   Serial.print(val, DEC);
   Serial.println("lux");
 }
 delay(150);
}

int BH1750_Read(int address) //
{
 int i = 0;
 Wire.beginTransmission(address);
 Wire.requestFrom(address, 2);
 while (Wire.available()) //
 {
   buff[i] = Wire.read();  // receive one byte
   i++;
 }
 Wire.endTransmission();
 return i;
}

void BH1750_Init(int address)
{
 Wire.beginTransmission(address);
 Wire.write(0x10);//1lx reolution 120ms
 Wire.endTransmission();
}

Datasheet BH1750



BH1750 is a digital ambient light sensor that is used commonly used in mobile phones to manipulate the screen brightness based on the environment lighting. This sensor can accurately measure the LUX value of light up to 65535lx.

BH1750 Pin Configuration

BH1750 Features

• Power Supply: 2.4V-3.6V (typically 3.0V)
• Less current consumption: 0.12mA
• Measuring Rang: 1-65535lx
• Communication: I2C bus
• Accuracy: +/-20%
• Built in A/D converter for converting analog illuminance in the digital data.
• Very small effect of IR radiation
• Highly responsive near to human eye.
