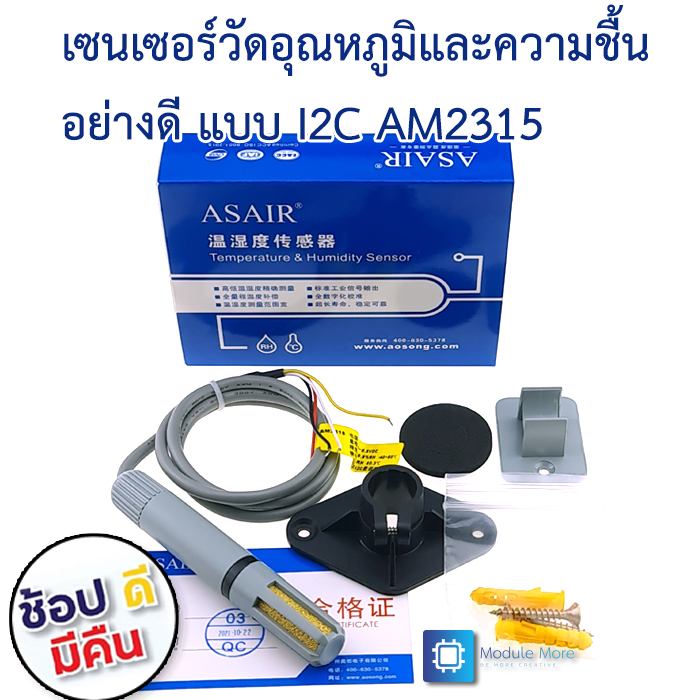

เซ็นเซอร์วัดความชื้นและอุณหภูมิแบบใช้ภายนอกอาคาร คุณภาพสูง AM2315 I2C digital signal output temperature and humidity module

• 3.5 to 5.5V power and I/O
• 10 mA max current use during conversion (while requesting data)
• Good for 0-100% humidity readings with 2% accuracy
• Good for -20 to 80°C temperature readings ±0.1°C typical accuracy
• 0.5 Hz update rate
• Body size 98mm x 16mm diameter (4" x 0.9" )
• 4 wires 20 inches long
• Weight: 82.64g
• This board/chip uses I2C 7-bit address 05C.

AM2315 datasheet


Library AM2315
https://github.com/adafruit/Adafruit_AM2315

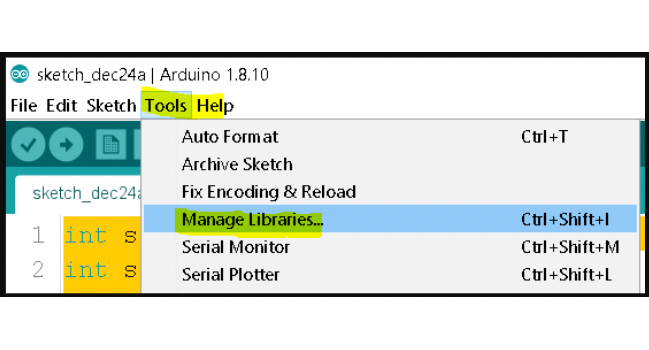

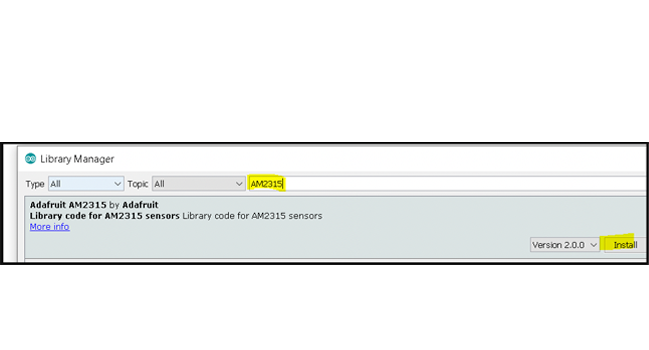

หรือโหลดได้จาก Arduino IDE โดยการเข้าไปที่ Tools->Manage Libraries และพิมพ์ AM2315 ตามรูป

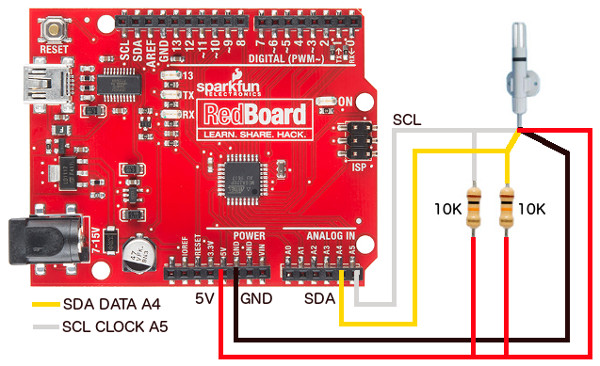

วิธีการต่อ AM2315 กับ Arduino (โปรดแจ้งความประสงค์หากต้องการตัวต้านทานแถม 10k )

#include <Wire.h>
#include <Adafruit_AM2315.h>


/**
 *  www.arduinoNa.com
 *  ตัวอย่างการใช้เซนเซอร์ AM2315 กับ Arduino
 *  สายต่อของเซนเซอร์ -> Arduino ดังนี้
 *  red -> 3.3-5V
 *  black -> GND
 *  yellow -> A4 (SCL)
 *  white -> A5 (SDA)
 */

Adafruit_AM2315 am2315;

void setup() {
 Serial.begin(9600);
 while (!Serial) {
   delay(10);
 }
 Serial.println("ArduinoNa AM2315 Test!");

 if (! am2315.begin()) {
   /**
     * ถ้าขึ้นข้อความด้านล่าง ให้ต่อตัวต้านทาน 10k ตามรูปในหน้าสินค้าร้าน www.arduinona.com
     */
   Serial.println("Sensor not found, check wiring & pullups!");
   while (1);
 }
}

void loop() {
 float temperature, humidity;

 if (! am2315.readTemperatureAndHumidity(&temperature, &humidity)) {
   Serial.println("Failed to read data from AM2315");
   return;
 }
 Serial.print("Temp *C: "); Serial.print(temperature);
 Serial.print("\tHum %: "); Serial.println(humidity);

 delay(1000);
}

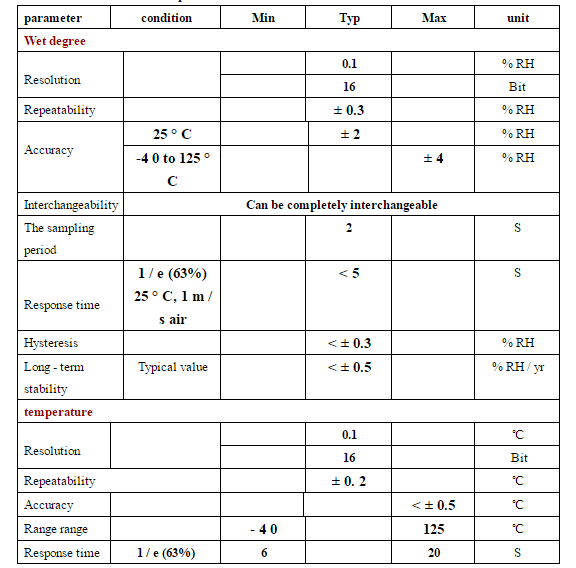

Sensor Performance Description:
