MQ-9 Carbon monoxide and flammable gas sensor

MQ-9 เซนเซอร์วัดแก๊ส CO และแก๊สติดไฟ Carbon monoxide and flammable gas sensor

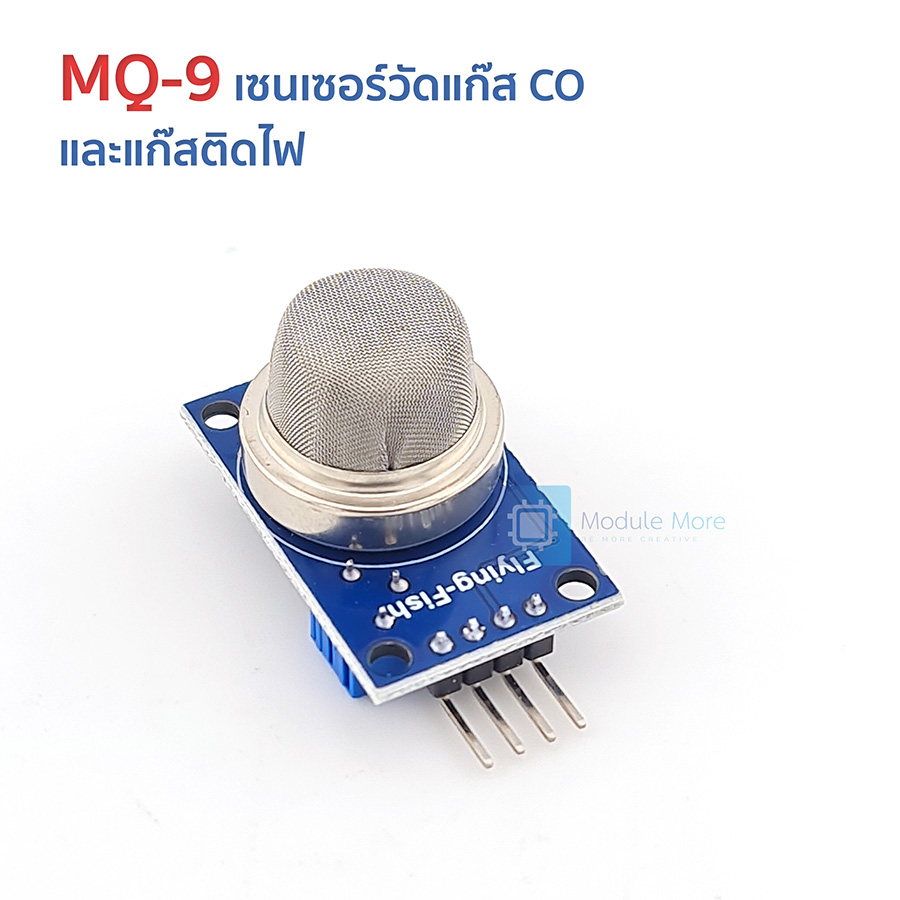

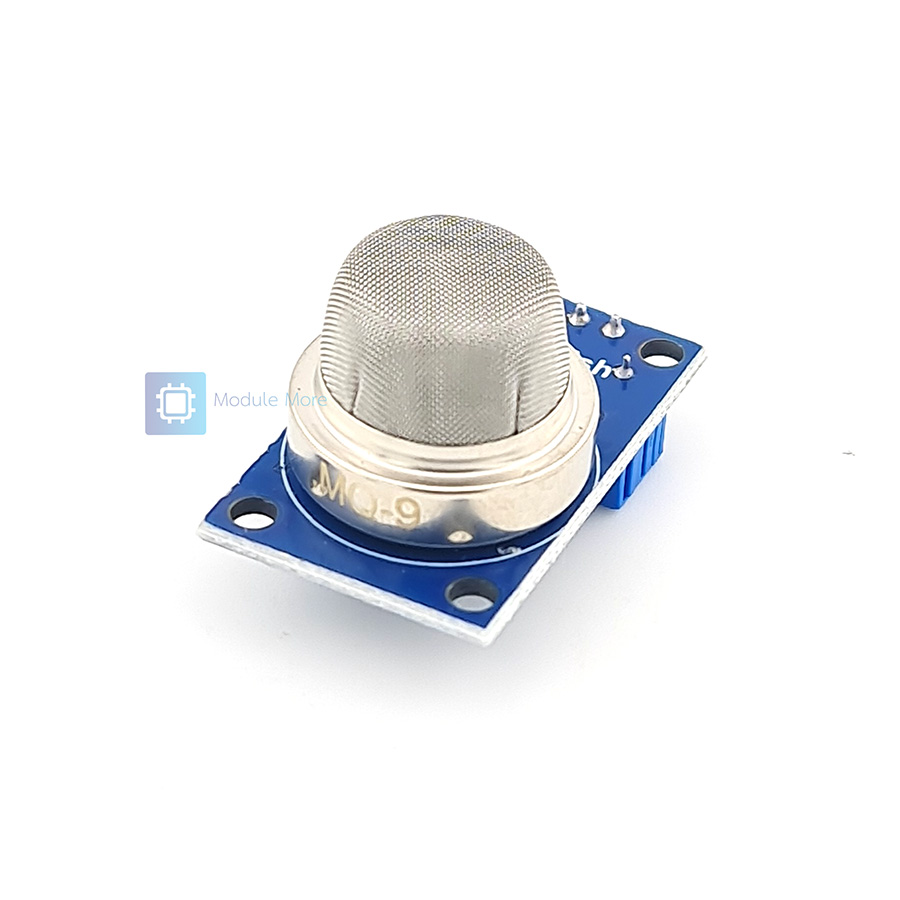

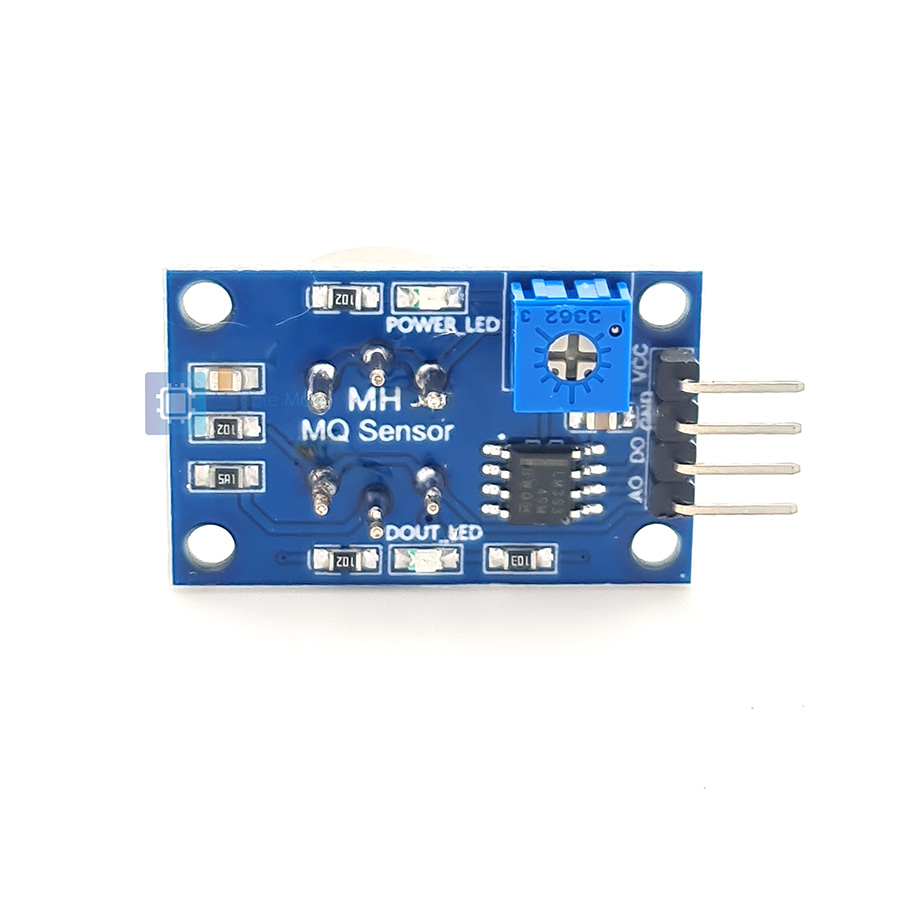

• โมดูลเซนเซอร์ตรวจจับก๊าซ MQ-9
  เซนเซอร์ตรวจจับก๊าซแบบกึ่งตัวนำที่สามารถตรวจวัดได้ทั้ง Carbon Monoxide (CO), ก๊าซหุงต้ม (LPG), ก๊าซมีเทน (CH₄) และก๊าซไวไฟบางชนิด เหมาะสำหรับใช้งานด้านความปลอดภัยในบ้าน อาคาร หรือระบบป้องกันการรั่วของก๊าซ

  • การใช้งานที่แนะนำ:
    🔹 ตรวจการรั่วของก๊าซหุงต้ม (LPG) ในครัว
    🔹 ตรวจจับก๊าซ CO จากการเผาไหม้เครื่องยนต์
    🔹 ระบบเตือนภัยไฟไหม้/ก๊าซรั่ว
    🔹 ระบบควบคุมอัตโนมัติ IoT (Arduino, ESP32, Raspberry Pi)

  คุณสมบัติเด่น

  • ตรวจจับได้หลายชนิดก๊าซ (Multi-gas sensor)

  • ความไวสูงต่อ CO, LPG, Methane

  • ใช้งานง่าย มีสัญญาณอนาล็อกต่อออกตรง

  • โครงสร้างทนทาน อายุการใช้งานยาวนาน

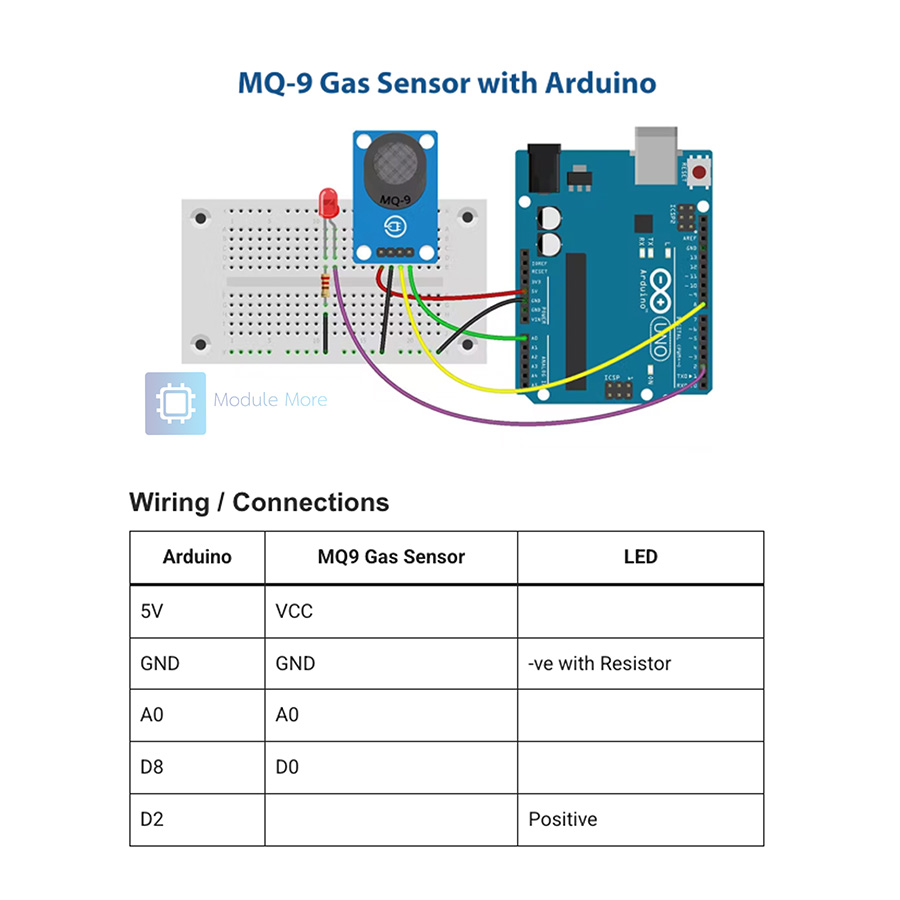

    วิธีต่อ และการ calibrate เซนเซอร์ตัวนี้
    instructables.com/How-to-Calibrate-Use-MQ9-Gas-Sensor-W-Arduino/

  ---

  MQ-9 Semiconductor Gas Sensor

  • Target gases: Carbon Monoxide (CO), Methane (CH₄), LPG

  • Detection range:

    • CO: 10 – 1000 ppm

    • CH₄: 100 – 10,000 ppm

    • LPG: 100 – 3000 ppm

  • Heater voltage (VH): 5.0V ± 0.2V DC/AC

  • Load resistance (RL): Adjustable (10kΩ typical)

  • Sensing resistance (Rs): 1kΩ – 20kΩ in 1000 ppm LPG

  • Heater resistance (RH): 33Ω ± 5Ω at room temperature

  • Heater consumption: ≤ 350 mW

  • Standard circuit: Requires simple load resistor + 5V supply

  • Preheat time: 24–48 hours recommended

  ---

  📦 Features

  • High sensitivity to CO, CH₄, and LPG

  • Fast response and recovery time

  • Wide detection range (ppm level)

  • Long life and low cost

  • Suitable for portable gas detectors, fire detection systems, home safety devices, and IoT projects

  ---

  ✅ Example Applications



  • Kitchen gas leak detector

  • Carbon monoxide monitoring (garage, factory)

  • Smart home safety alarm system

  • IoT sensor network for environmental monitoring

•

Datasheet เพิ่มเติม
https://www.haoyuelectronics.com/Attachment/MQ-9/MQ9.pdf
