วิธีใช้โมดูลจอพร้อมปุ่ม Knob OLED ขนาด 0.96/1.3 นิ้ว กับ ESP32

หากคุณกำลังมองหาโมดูลที่รวมจอแสดงผลและปุ่มหมุนไว้ในชิ้นเดียวสำหรับการควบคุมเมนู การตั้งค่าพารามิเตอร์ หรือการสร้าง UI แบบอินเทอร์แอคทีฟบนโปรเจกต์ ESP32 หรือ Arduino – โมดูลจอ OLED พร้อมปุ่ม Knob ตัวนี้คือคำตอบ!

รายละเอียดสินค้า

ชื่อสินค้า:
โมดูลจอพร้อมปุ่ม knob 0.96/1.3 Inch OLED Display Screen With EC11 Rotary Encoder Module IIC Interface

จุดเด่นของสินค้า:

• จอ OLED สีขาวขนาด 0.96 นิ้ว (ชิป SSD1306) หรือ 1.3 นิ้ว (ชิป SH1106) รองรับ I2C

• Rotary Encoder EC11 แบบหมุน 360° พร้อมสวิตช์ในตัว

• ปุ่ม BACK และ CONFIRM แยกอิสระ ใช้งานสะดวก

• โมดูลรวมจอและ encoder บน PCB เดียว ประหยัดพื้นที่ สะดวกต่อการ DIY

• อินเทอร์เฟซ I2C ช่วยให้ต่อกับ ESP32 หรือ Arduino ได้ง่าย

ความเจ๋งของการรวมจอ OLED + Encoder + ปุ่ม

โมดูลนี้เป็นการผสมผสานอุปกรณ์ยอดฮิต 3 ชนิดเข้าด้วยกันอย่างลงตัว:

1. จอ OLED – สำหรับแสดงค่าพารามิเตอร์, เมนู, ตัวเลข, สถานะต่างๆ

2. Rotary Encoder (EC11) – สำหรับหมุนเพื่อเปลี่ยนค่า เลือกเมนู หรือ scroll รายการ

3. Push Button (Switch) – ใช้ยืนยัน / เลือก / ย้อนกลับเมนู หรือ reset ค่าได้อย่างรวดเร็ว

เหมาะกับงานประเภท:

• ตัวควบคุมเมนู UI

• ตัวปรับความเร็วพัดลม

• เครื่องนับค่าต่างๆ (Counter)

• เครื่องวัด หรือ interface สำหรับเครื่องมือ DIY

การเชื่อมต่อกับ ESP32

โมดูลนี้สามารถเชื่อมต่อกับ ESP32 ผ่าน I2C ได้อย่างง่ายดาย โดยไม่ต้องใช้ขาเยอะ
นอกจากนี้ encoder และปุ่ม BACK / CONFIRM ยังสามารถต่อกับ GPIO โดยตรง

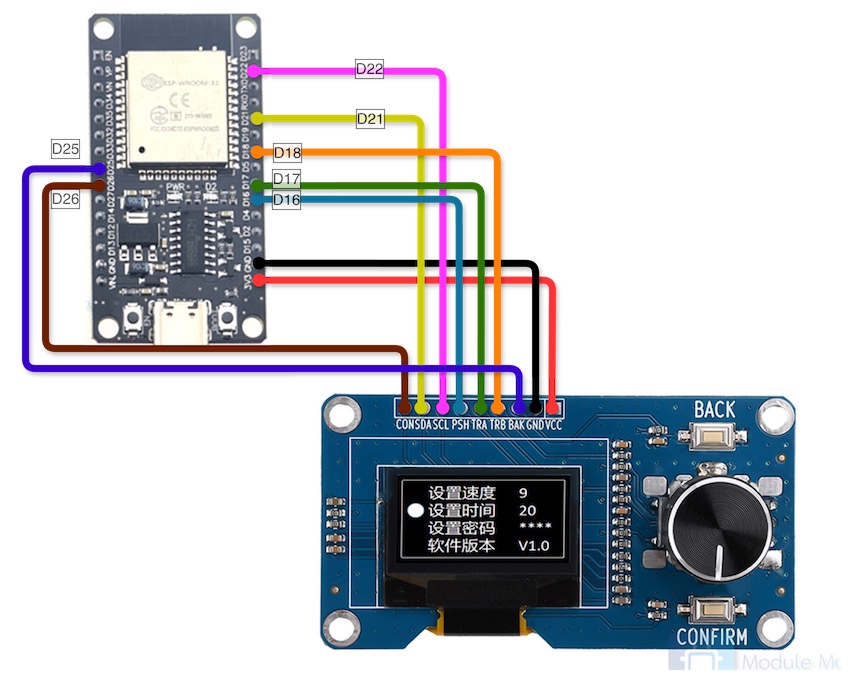

ตารางการเชื่อมต่อวงจร

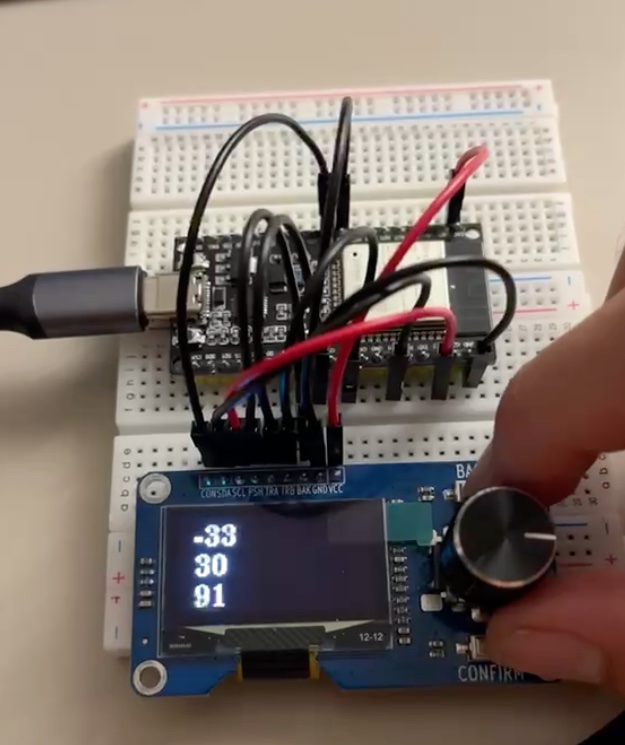

ตัวอย่างการใช้งานกับ ESP32

ในโค้ดตัวอย่างด้านล่าง เราจะใช้ ESP32 เชื่อมกับโมดูลนี้ โดยสามารถหมุน encoder เพื่อเปลี่ยนค่าตัวเลข และกดปุ่มใดๆ เพื่อรีเซ็ตค่าได้ทันที
แสดงผลผ่านจอ OLED และ monitor ผ่าน Serial

📄 ดูโค้ดตัวอย่าง (Thank you Denis for code example)

สรุป

หากคุณกำลังพัฒนา UI ควบคุมอุปกรณ์ด้วย ESP32 หรือ Arduino โมดูลนี้คือทางเลือกที่คุ้มค่า ทั้งจอ OLED, rotary encoder และปุ่มกดในแผ่นเดียว ลดจำนวนสาย ลดขนาดโปรเจกต์ และใช้งานง่ายสุดๆ

🛒 สนใจสั่งซื้อสินค้าได้ที่ คลิกที่นี่
🔧 เหมาะกับผู้ที่ต้องการสร้าง เมนูหมุน, ตัวปรับค่าดิจิตอล, เคาน์เตอร์, ตัวควบคุมความสว่าง/เสียง
