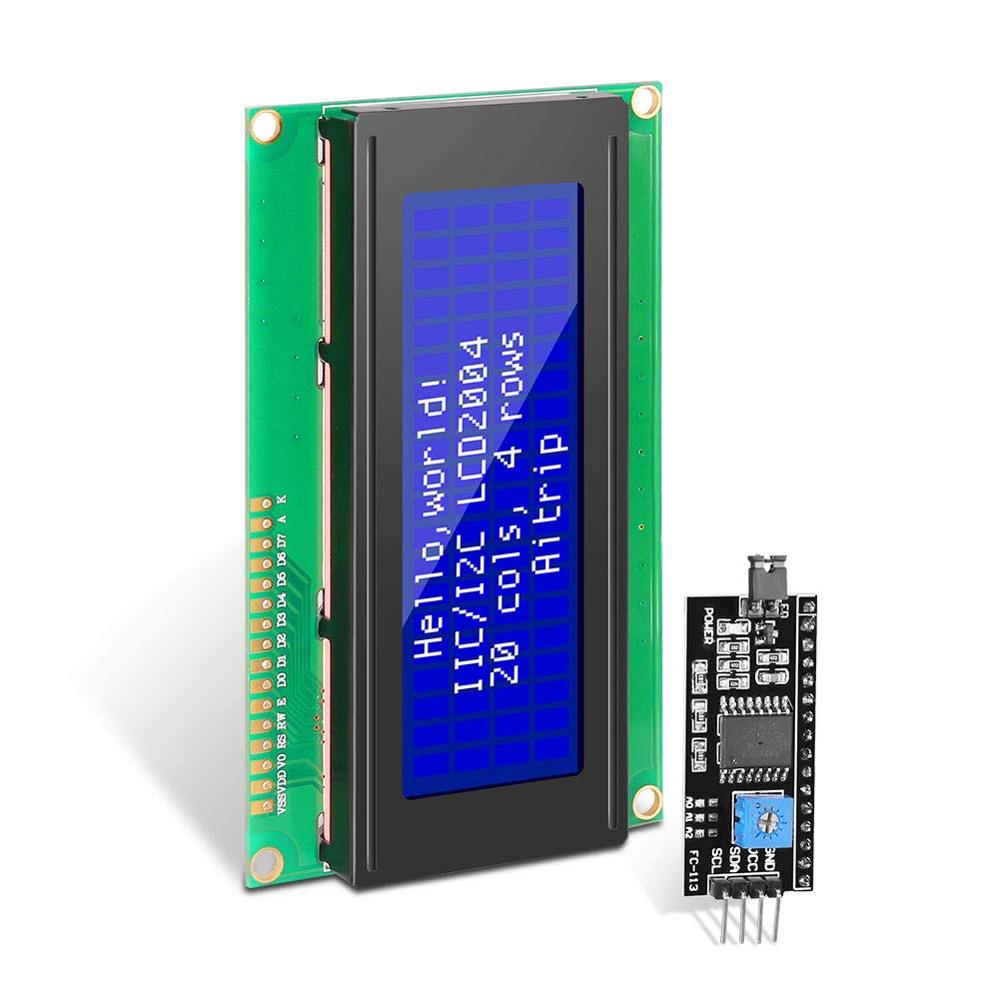

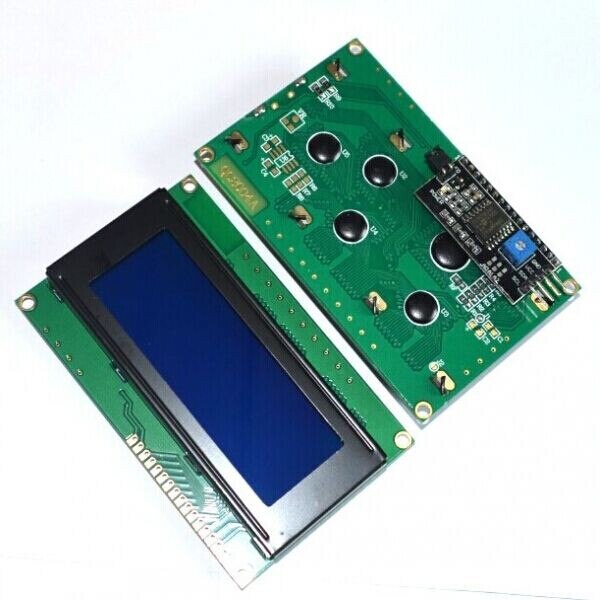

จอ LCD2004 สีฟ้า แบบ I2C ใช้สายข้อมูลเพียง 2 เส้น

ตัวอย่างวิดีโอการใช้งาน LCD2004 arduino




Datasheet
https://opencircuit.nl/ProductInfo/1000061/I2C-LCD-interface.pdf

Product features:

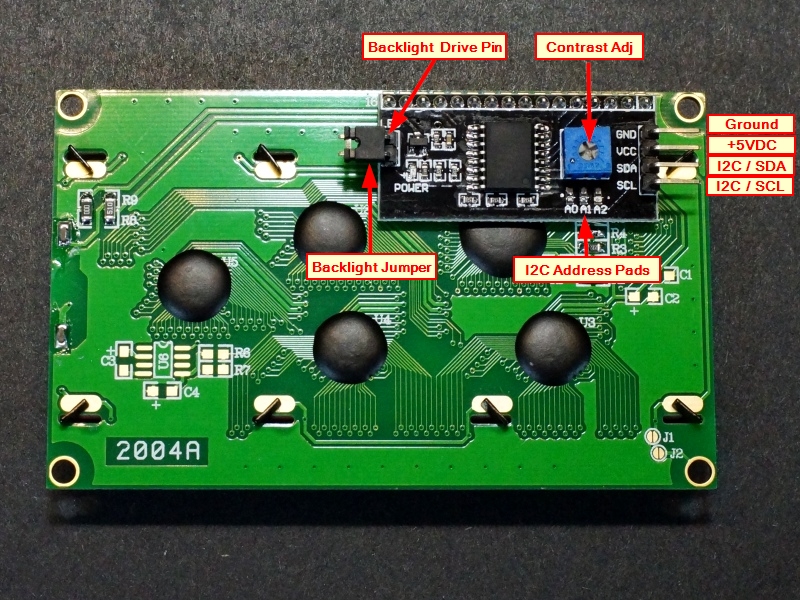

The I2C 2004 LCD module is a 4 line by 20 character display interfaced to an I2C daughter board. The I2C interface only requires 2 data connections, +5 VDC and GND to operate

For in-depth information on I2C interface and history, visit: http://www.wikipedia/wiki/i2c






การต่อ LCD i2C กับ Arduino

 ทั้งนี้ เนื่องจากเป็นการต่อแบบ i2C แต่ละบอร์ดจะมี pin i2C ในตำแหน่งที่แตกต่างกัน
pinout ของบอร์ดต่างๆในตระกูล Arduino รุ่นต่างๆ จะต้องถูกเปลี่ยนไปตามนี้

Board	I2C / TWI pins
Uno, Ethernet	A4 (SDA), A5 (SCL)
Mega2560	20 (SDA), 21 (SCL)
Leonardo	2 (SDA), 3 (SCL)
Due	20 (SDA), 21 (SCL), SDA1, SCL1

Example code

ตัวอย่าง Arduino และ LCD 2004 สั่ง hello world

/**
 * www.arduinoNa.com
 * ตัวอย่างการใช้งาน LCD 2004 แบบ I2C
 */

#include <Wire.h>
#include <LiquidCrystal_I2C.h>

// Set the LCD address to 0x27 for a 20 chars and 4 line display
LiquidCrystal_I2C lcd(0x27, 20, 4);

void setup()
{
 // initialize the LCD
 lcd.begin();

 // Turn on the blacklight and print a message.
 lcd.backlight();
 lcd.print("Hello, arduinoNa.com!");
}

void loop()
{
 // Do nothing here...
}
