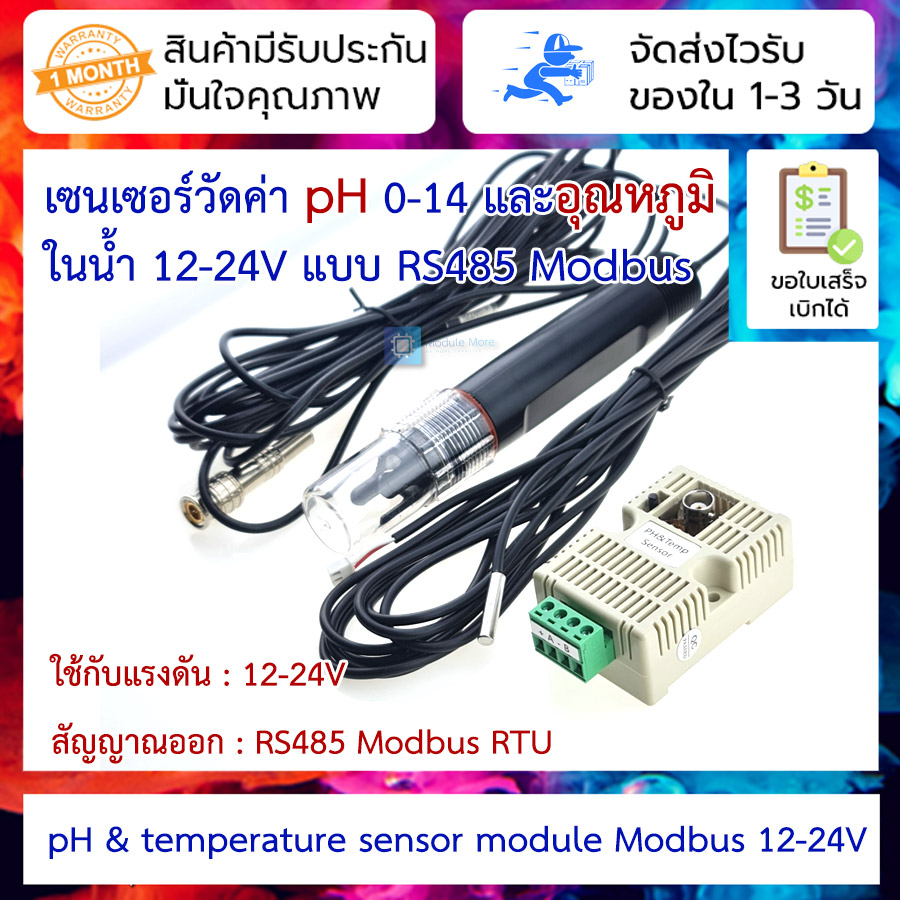

เซ็นเซอร์วัดค่า pH และอุณหภูมิ ในน้ำ 12-24V pH sensor & temperature sensor module RS485 output

 เซนเซอร์วัดค่า pH และอุณหภูมิ ในน้ำ pH & temperature sensor module voltage RS485 output

ข้อมูลเบื้องต้น
 เซนเซอร์สำหรับวัดอุณหภูมิ และค่า pH ในน้ำ โดยให้ค่า Output ออกมาเป็น RS485 ข้อระมัดระวังในการใช้ pH sensor คือ
ต้องเก็บไว้ในที่ ๆ มีความชื้นตลอดเวลา ห้ามให้หัววัดแห้ง และควร Calibrate ค่าทุก ๆ สัปดาห์

วิธีการ Calibrate สินค้า
เซนเซอร์ pH ตัวนี้ใช้วิธีการปรับเทียบค่าแบบ 2 จุด คือ pH 4.00 และ pH 9.18
โดยให้ทำการเตรียมสารละลาย pH 4.00 และ pH9.18 และน้ำสะอาด กับทิชชู่ก่อนเริ่มการ calibrate

ขั้นตอนการ Calibrate

1. ล้างหัววัด pH และอุณหภูมิด้วยน้ำสะอาด แล้วสบัดเบา ๆ บนผ้าทิชชู่ไม่มีขุยให้แห้ง ระวังอย่าให้สัมผัสกับส่วนที่เป็นแก้วโดยตรง
2. ต่อเซนเซอร์วัด pH และอุณหภูมิเข้ากับตัวแปลงสัญญาณ
3. จุ่มทั้งหัววัด pH และหัววัดอุณหภูมิลงในสารละลาย pH 4.0 พร้อม ๆ กัน
4. กดปุ่ม calibrate ค้างไว้จนกว่าไฟสถานะมีสีเหลืองค้าง จากนั้นปล่อยปุ่ม
5. กดปุ่ม calibrate บนตัวแปลงสัญญาณ 2 ครั้งเร็ว ๆ จนไฟสถานะเป็นสีแดงกระพริบ เป็นการเริ่ม calibrate pH 4.00 ให้รอจนกว่าไฟสีแดงไม่กระพริบ จะใช้เวลาประมาณ 30 วินาที
6. หลังจากไฟสีแดงติดนิ่งแล้ว เอาหัววัด pH และอุณหภูมิออกจากสารละลาย pH 4.00 แล้วล้างด้วยน้ำเปล่าและเช็ดให้แห้งด้วยทิชชู่เบา ๆ
7. จุ่มหัววัด pH และอุณหภูมิลงในสารละลาย pH9.18 พร้อม ๆ กัน
8. กดปุ่ม calibrate 1 ครั้ง ตอนนี้ไฟจะกลายเป็นสีเขียวกระพริบประมาณ 30 วินาทีให้รอจนกว่าไฟสีเขียวจะนิ่ง เมื่อไฟสีเขียวนิ่ง จะต้องรออีก 20 วินาทีจากนั้นจะกลายเป็นสีเหลือง เพื่อให้ทราบว่าค่าที่ calibrate ได้ save เรียบร้อยแล้ว
9. หากมีไฟสีแดงสลับเขียวระหว่างการ calibrate แสดงว่าหัววัด pH หรืออุณหภูมิเสียหายหรือไม่ได้ต่ออย่างถูกต้อง ค่าที่กำลัง calibrate จะไม่ถูก save และไฟจะดับไป

รายละเอียดสินค้า
Measuring range pH: 0.0~14.0
Measuring range temperature: -20°C ~+80°C
Measurement accuracy pH: ±0.1PH
Measurement accuracy temperature: ± 0.5°C
Working voltage DC: 12V ~ 24V (ripple< 50mV)
Signal output: ModbusRTU RS485
Power waste: <1W
Storage environment temperature: 10°C - 50°C (-20°C ~ +80°C peak)
Storage environment humidity: 20 - 60%RH
Work environment temperature: -20°C ~+80°C
Work environment humidity: 5 - 95%RH (non-condensing)
Shape size: 65mm*46mm*28.5mm

 Interface Description

          Before you wiring and use, please read this article in detail, Improper use may result in irreversible damage to the product.

label	Description
+	Power supply Positive ( 12-24V DC )
-	Power supply Negative
A	485-A
B	485-B



Communication protocol

Parameter	Description
Code	8-bit binary
Data bit	8 bit
Parity bit	None
Stop bit	1 bit
Error check	CRC
Baud rate	9600 bit/s



Register Address

Register Address	Plc Configuration Address	Content	Operation
0000H	40001	Temperature	Read-Only
0001H	40002	pH	Read-Only
0002H	40003	Device Address	R/W



Communication example

Read Device Address 0x01's Temperature And pH

Inquiry Frame

Address Code	Function Code	Register Start Address	Register number	CRC
0x01	0x03	0x00 0x00	0x00 0x03	0xC5 0xDA

Answer Frames

Address Code	Function Code	Data length	Temp	PH	CRC
0x01	0x03	0x06	0xFF 0x33	0x00 0x28	0x78 0x35
